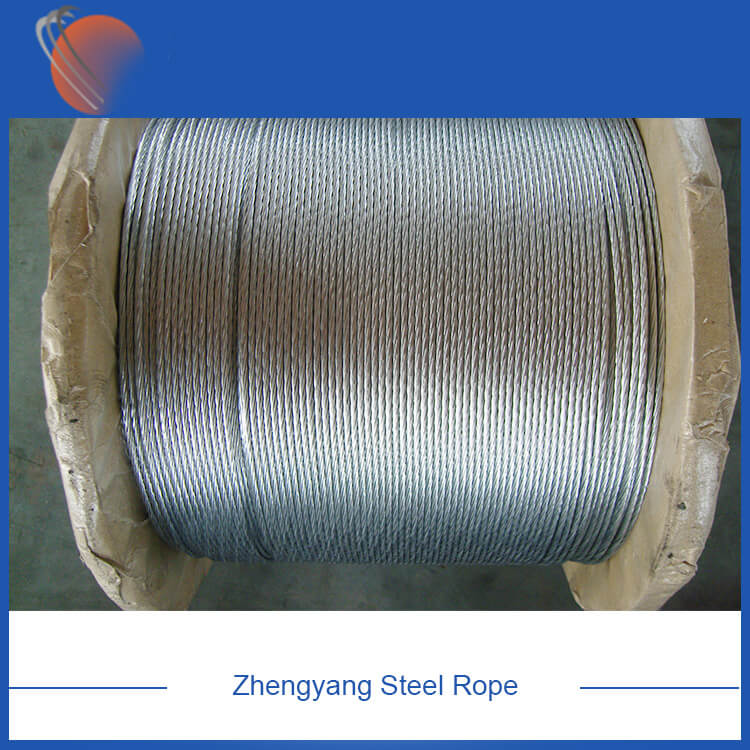

1 நோக்கம்
1.1 இந்த தரநிலை ஐந்து தரப்பட்ட கால்வனேற்றப்பட்ட எஃகு இழைகளுக்குப் பயன்படுகிறது.
1.2 ஐந்து நிலைகள் பின்வருமாறு:
1.2.1 பொது நிலை;
1.2.2 சாதாரண நிலை
1.2.3 திறந்த அடுப்பு நிலை;
1.2.4 உயர் தீவிர நிலை;
1.2.5 தீவிர உயர் வலிமை நிலை.
1.2.6 ஒவ்வொரு தர எஃகு இழையின் குறைந்தபட்ச உடைப்பு சுமைக்கு, கட்டுரை 8 ஐப் பார்க்கவும்.
1.3 துத்தநாக அடுக்கின் 4 எடை குழுக்கள்: வகை 1 மற்றும் தரம் A, தரம் B மற்றும் தரம் C. துத்தநாக அடுக்கின் குறைந்தபட்ச எடைக்கு கட்டுரை 12 ஐப் பார்க்கவும்.
14 மணிநேர பவுண்டு அலகு அமைப்பில் மதிப்பிடப்பட்ட மதிப்பு நிலையான மதிப்புகள், மற்றும் அடைப்புக்குறிக்குள் உள்ள மதிப்புகள் குறிப்புக்கு மட்டுமே.
2 குறிப்பு தரநிலைகள்
2.1 சோதனை மற்றும் பொருட்கள் தரத்திற்கான அமெரிக்க சமூகம்
A90 துத்தநாகம் அல்லது துத்தநாக அலாய் பூச்சு எஃகு தயாரிப்பு பூச்சு எடை (நிறை) சோதனை முறை A902 எஃகு உலோக பூச்சுக்கான சொல்
3 விதிமுறைகள்
3.1 இந்த தரத்தில் பயன்படுத்தப்படும் சரியான பெயர்ச்சொற்களின் வரையறை A902 ஐக் குறிக்கிறது
3.2 இந்த தரத்தில் சிறப்பு விதிமுறைகளின் விளக்கம்:
3.2.1 ஸ்ட்ராண்டட் கம்பி-முடிக்கப்பட்ட எஃகு ஸ்ட்ராண்டட் கம்பியின் வெளிப்பாடு முறை: ஸ்ட்ராண்டட் கம்பியின் பெயரளவு விட்டம், ஸ்ட்ராண்டட் கம்பியின் எஃகு கம்பிகளின் எண்ணிக்கை, ஸ்ட்ராண்டட் கம்பியின் குறைந்தபட்ச உடைப்பு சுமை (பார்க்க 8) மற்றும் பூச்சு வகை அல்லது குழு (பார்க்க 12).
4 ஆர்டர் உள்ளடக்கம் 00
4.1 இந்த தரத்தின்படி வழங்கப்பட்ட ஆர்டர்களில் பின்வருவன அடங்கும்:
4.1.1 முறுக்கப்பட்ட கம்பிகளின் எண்ணிக்கை, அடி அளவிடப்படுகிறது;
4.1.2 இழந்த கம்பியின் பெயரளவு விட்டம், எஃகு கம்பிகளின் எண்ணிக்கை, தரம் மற்றும் இறுக்கமான கம்பியின் குறைந்தபட்ச உடைப்பு சுமை (கட்டுரை 8 மற்றும் அட்டவணை 1);
4.1.3 துத்தநாக அடுக்கு எடை (வகை மற்றும் குழு) (கட்டுரை 12 மற்றும் அட்டவணை 4);
4.1.4 சுருள் அல்லது ஸ்பூல் ஸ்ட்ராண்டட் கம்பியின் நீளம் (கட்டுரை 19).
5 பொருட்கள் மற்றும் உற்பத்தி
5.1 அடிப்படை உலோகம் திறந்த அடுப்பு உலை, ஆக்ஸிஜன் மேல் வீசும் மாற்றி அல்லது மின்சார உலை மூலம் உருக்கப்பட வேண்டும். எஃகு தரம் மற்றும் தூய்மை எஃகு கம்பி குறிப்பிட்ட அளவிற்கு இழுக்கப்பட்டு கால்வனைஸ் செய்யப்படும்போது, முடிக்கப்பட்ட இழையின் தரம் மற்றும் மோனோஃபிலமென்ட் சீராக இருக்க வேண்டும் மற்றும் இந்த தரத்தில் குறிப்பிடப்பட்டுள்ள செயல்திறன் மற்றும் பண்புகளைக் கொண்டிருக்க வேண்டும்.
5.2 கால்வனைசிங்கிற்குப் பயன்படுத்தப்படும் துத்தநாக இங்காட் நிலையான B6 இல் குறிப்பிடப்பட்டுள்ள எந்த மட்டத்தையும் சந்திக்க வேண்டும்.
6 திருப்பம்
6.1 குறிப்பிடப்படாவிட்டால், முறுக்கப்பட்ட கம்பி முறுக்கப்பட்டிருக்கும். இடது திருப்பமானது பார்வையாளருடன் ஒப்பிடும்போது எதிரெதிர் திசையில் திருப்பமாக வரையறுக்கப்படுகிறது. அனைத்து எஃகு கம்பிகளும் சீரான பதற்றத்துடன் முறுக்கப்பட வேண்டும். குறைந்தபட்ச பிரேக்கிங் லோட்டின் 10% அழுத்தத்தைப் பயன்படுத்தும்போது, விட்டம் கணிசமாகக் குறைக்கப்படாது என்பதை உறுதி செய்ய திருப்பம் இறுக்கமாக இருக்க வேண்டும்.
6.2 1 × 3 இறுகிய கம்பி 3 எஃகு கம்பிகளைக் கொண்டு குவிக்கப்பட்டிருக்கும், மேலும் ஒரு சீரான இழை நீளத்தை 14 மடங்கு குறைவான பெயரளவு விட்டம் மற்றும் 20 மடங்குக்கு மிகாமல் இருக்க வேண்டும்.
6.3 1 × 7 ஸ்ட்ராண்டட் கம்பி 6 எஃகு கம்பிகளைக் கொண்டு ஒரு மைய கம்பியைச் சுற்றி குவிக்கப்பட்டிருக்க வேண்டும், மேலும் ஒரு சீரான இழை நீளத்தை 16 மடங்கு கம்பியின் பெயரளவு விட்டம் விட அதிகமாக இருக்கக்கூடாது.
6.4 1 × 19 இறுகிய கம்பி 6 உள் எஃகு கம்பிகள் மற்றும் 12 வெளிப்புற எஃகு கம்பிகள் மைய எஃகு கம்பியைச் சுற்றி குவிக்கப்பட்டிருக்கும். 6 எஃகு கம்பிகள் வலது கையால் முறுக்கப்பட்டிருக்கும் மற்றும் 7 எஃகு கம்பிகளை விட பெரியதாக இல்லை. சீருடை இடுகின்றன நீளம். 7 எஃகு கம்பி கோர்களின் பெயரளவு விட்டம் எஃகு கம்பியின் பெயரளவு விட்டம் 3 மடங்கு இருக்க வேண்டும். வெளிப்புற அடுக்கில் உள்ள 12 கம்பிகள் இடது-முறுக்கப்பட்டவை மற்றும் 7 கம்பி கோர்களைச் சுற்றி ஒருமுகமாக முறுக்கப்பட்டிருக்க வேண்டும். உள் எஃகு கம்பிகள், 12 இடைநிலை எஃகு கம்பிகள் மற்றும் 18 வெளிப்புற எஃகு கம்பிகள் ஒரு மைய எஃகு கம்பியைச் சுற்றி குவிந்துள்ளன. 6 எஃகு கம்பிகள் இடது-முறுக்கப்பட்டவை மற்றும் 7 கம்பிகளுக்கு மேல் இல்லை. எஃகு கம்பியின் மையப்பகுதியின் பெயரளவு விட்டம் 16 மடங்கு ஒரே சீரான நீளம். 7 எஃகு கம்பி கோர்களின் பெயரளவு விட்டம் எஃகு கம்பியின் பெயரளவு விட்டம் 3 மடங்கு இருக்க வேண்டும். 12 நடுத்தர அடுக்கு எஃகு கம்பிகள் வலது கை மற்றும் 7 எஃகு கம்பி கோர்களைச் சுற்றி குவிக்கப்பட்டிருக்கும், மேலும் 19 ஸ்டீல் கம்பி கோர்களின் பெயரளவு விட்டம் 16 மடங்குக்கு மேல் இல்லாத சீரான நீளத்தைக் கொண்டுள்ளது. 19 எஃகு கம்பி கோர்களின் பெயரளவு விட்டம் எஃகு கம்பியின் பெயரளவு விட்டம் 5 ஆக இருக்க வேண்டும். 18 வெளிப்புற எஃகு கம்பிகள் இடது-முறுக்கப்பட்ட மற்றும் 19 ஸ்டீல் கம்பி கோர்களைச் சுற்றி குவிக்கப்பட்டிருக்கும், மேலும் ஒரு சீரான இழை நீளத்தைக் கொண்டுள்ள கம்பியின் பெயரளவு விட்டம் 16 மடங்கு அதிகமாக இல்லை.
6.6 சிக்கிய கம்பியில் உள்ள அனைத்து எஃகு கம்பிகளும் இயற்கையாகவே முடிக்கப்பட்ட எஃகு இழையில் சரியான நிலையில் இருக்க வேண்டும். சிக்கிய கம்பி வெட்டப்படும்போது, உடைந்த முனையில் உள்ள கம்பி வைக்கப்பட வேண்டும் அல்லது கம்பியை கையால் எளிதாக மீட்டமைக்க முடியும். சிட்டுவில் முன்-சிதைவு, பிந்தைய சிதைவு அல்லது உருவாக்கம் மற்றும் சரிசெய்தல் போன்ற பல்வேறு முறைகள் அல்லது செயல்முறைகளால் இதை அடைய முடியும்.
இல் (மிமீ) Dia. |
இல்லை. |
(மிமீ) இல் வயர் டியா |
எடை ஐபி/1000 அடி (கிலோ/கிமீ) |
||||
பொதுவான தரம் |
சீமென்ஸ் மார்ட்டின் தரம் |
உயர் வலிமை தரம் |
கூடுதல் உயர் வலிமை தரம் |
||||
1/8 (3.18) |
7 |
0.041 (1.04) |
32 (48) |
540 (2.402) |
910 (4.048) |
1330 (5.916) |
1830 (8.140 |
5/32 (3.97) |
7 |
0.052 (1.32) |
51 (76) |
870 (3.870) |
1470 (6.539) |
2140 (6.519) |
2940 (13.078) |
3/16 (4.76) |
7 |
0.062 (1.57) |
73 (109) |
1150 (5.115) |
1900 (8.452) |
2850 (12.677) |
3990 (17.748) |
3/16 (4.76) |
7 |
0.065 (1.65) |
80 (119) |
||||
7/32 (5.56) |
3 |
0.104 (2.64) |
88 (131) |
1400 (6.228) |
2340 (10.409) |
3500 (15.569) |
4900 (21.796) |
7/32 (5.56) |
7 |
0.072 (1.83) |
98 (146) |
1540 (6.850) |
2560 (11.837) |
3850 (17.126) |
5400 (24.020) |
1/4 (6.35) |
3 |
0.120 (3.05) |
117 (174) |
1860 (8.274) |
3040 (13.523) |
4730 (21.040) |
6740 (29.981) |
1/4 (6.35) |
3 |
0.120 (3.05) |
117 (174) |
||||
1/4 (6.35) |
7 |
0.080 (2.03) |
121 (180) |
1900 (8.452) |
3150 (14.012) |
4750 (21.129) |
6650 (29.581) |
9/32 (7.14) |
3 |
0.130 (3.30) |
137 (204) |
2080 (9.252) |
3380 (15.035) |
5260 (23.398) |
7500 (33.362) |
9/32 (7.14) |
7 |
0.093 (2.36) |
164 (244) |
2570 (11.432) |
4250 (18.905) |
6400 (28.469) |
8950 (39.812) |
5/16 (7.94) |
3 |
0.145 (3.68) |
171 (255) |
2490 (11.076) |
4090 (18.193) |
6350 (28.246) |
9100 (40.479) |
5/16 (7.94) |
7 |
0.104 (2.64) |
205 (305) |
3200 (14.234) |
5350 (23.798) |
8000 (35.586) |
11200 (49.820) |
5/16 (7.94) |
7 |
0.109 (2.77 ï¼ |
225 (335) |
||||
3/8 (9.52) |
3 |
0.165 (4.19) |
220 (328) |
3330 (14.813) |
5560 (24.732) |
8360 (37.187) |
11800 (52.489) |
3/8 (9.52) |
7 |
0.120 (3.05) |
273 (407) |
4250 (18.905) |
6950 (30.915) |
10800 (48.040) |
15400 (68.503) |
7/16 (11.11) |
7 |
0.145 (3.68) |
399 (595) |
5700 (25.355) |
9350 (41.591) |
14500 (64.499) |
20800 (92.523) |
1/2 (12.7) |
7 |
0.165 (4.19) |
517 (770) |
7400 (32.917) |
12100 (53.823) |
18800 (83.627) |
26900 (119.657) |
1/2 (12.7) |
19 |
0.100 (2.54) |
504 (751) |
7620 (33.895) |
12700 (56.492) |
19100 (84.961) |
26700 (118.768) |
9/16 (14.29) |
7 |
0.188 (4.78) |
671 (1000) |
9600 (42.703) |
15700 (69.837) |
24500 (108.981) |
35000 (155.688) |
9/16 (14.29) |
19 |
0.113 (2.87) |
637 (949) |
9640 (42.881) |
16100 (71.616) |
24100 (107.202) |
33700 (149.905) |
5/8 (15.88) |
7 |
0.207 (5.26) |
813 (1211) |
11600 (51.599) |
19100 (84.961) |
29600 (131.667) |
42400 (188.605) |
5/8 (15.88) |
19 |
0.125 (3.18) |
796 (1186) |
11000 (48.930) |
18100 (80.513) |
28100 (124.995) |
40200 (178.819) |
3/4 (19.05) |
19 |
0.150 (3.81) |
1155 (1721) |
16000 (71.172) |
26200 (116.543) |
40800 (181.487) |
58300 (259.331) |
7/8 (22.22) |
19 |
0.177 (4.50) |
1581 (2356) |
21900 (97.416) |
35900 (159.691) |
55800 (248.211) |
79700 (354.523) |
1 (25.4) |
19 |
0.200 (5.08) |
2073 (3089) |
28700 (127.664ï¼ |
47000 (209.066) |
47000 (209.066) |
104500 (464.839) |
